Артикул:
VT100-075-3
Производитель: EKF
Тип изделия: Преобразователь частоты низковольтный до 1 кВ
Кол-во штук в упаковке: 1
Вес: 55 кг
В наличии:
Под заказ
Нашли дешевле?
Заказать
Оставьте заявку, менеджер проконсультирует Вас по срокам и стоимости.
Оставьте заявку, менеджер проконсультирует Вас по срокам и стоимости
Способы оплаты: По счёту (безналичная оплата)

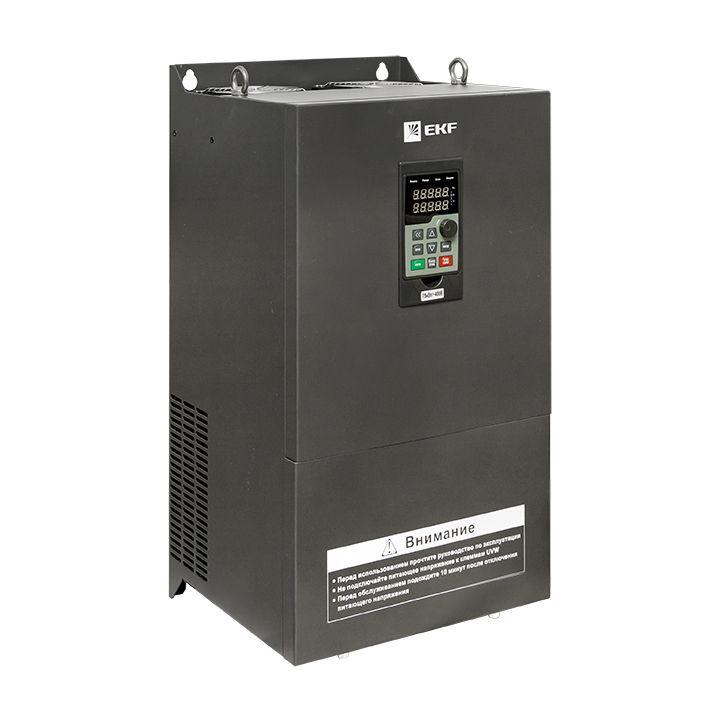

Преобразователь частоты 75/90кВт 3х400В VECTOR-100 PROxima EKF VT100-075-3 - характеристики
Страна производитель
Китай
Гарантийный срок
3 года
Ширина 338 мм
Высота 643 мм
Глубина 312 мм
С блоком управления Да
Количество цифровых входов 5
Количество цифровых выходов 4
Количество аналоговых входов 2
Количество аналоговых выходов 2
Количество HW-аппаратных последовательных интерфейсов RS-485 1
С оптическим интерфейсом Нет
Поддержка протокола PROFIBUS Нет
Поддержка протокола MODBUS Да
Поддержка протокола для других системных шин Нет
Степень защиты IP IP20
С подключением к ПК Нет
Напряжение сети с 340 В
Напряжение сети по 460 В
Частота сети 50/60 Гц
Возможна работа в четырех квадрантах Да
Тип преобразователя частоты переменного тока Преобразователь в режиме источника тока
Количество выходных фаз 3
Номинальное выходное напряжение 400 В
Номинальный выходной ток 152 А
Количество входных фаз 3
Максимальная выходная частота 600 Гц
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении 75 кВт
Выходная мощность при номинальном выходном напряжении 75 кВт
Относительный симметричный допустимый предел напряжения сети 15 %
Относительное симметричное допустимое отклонение частоты сети 15 %
Поддержка протокола PROFINET IO Нет
Максимальное напряжение на выходе 400 В
Номинальный выходной ток 152 А
Преобразователь частоты 75/90кВт 3х400В VECTOR-100 PROxima EKF VT100-075-3 - описание
Современную промышленность и управление инфраструктурой невозможно представить без асинхронных электродвигателей. Они запускают насосы, вентиляторы, конвейеры, лифты и различное производственное оборудование. Но для управления такими двигателями и их защиты требуются специальные устройства – преобразователи частоты.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.
Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.
Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
