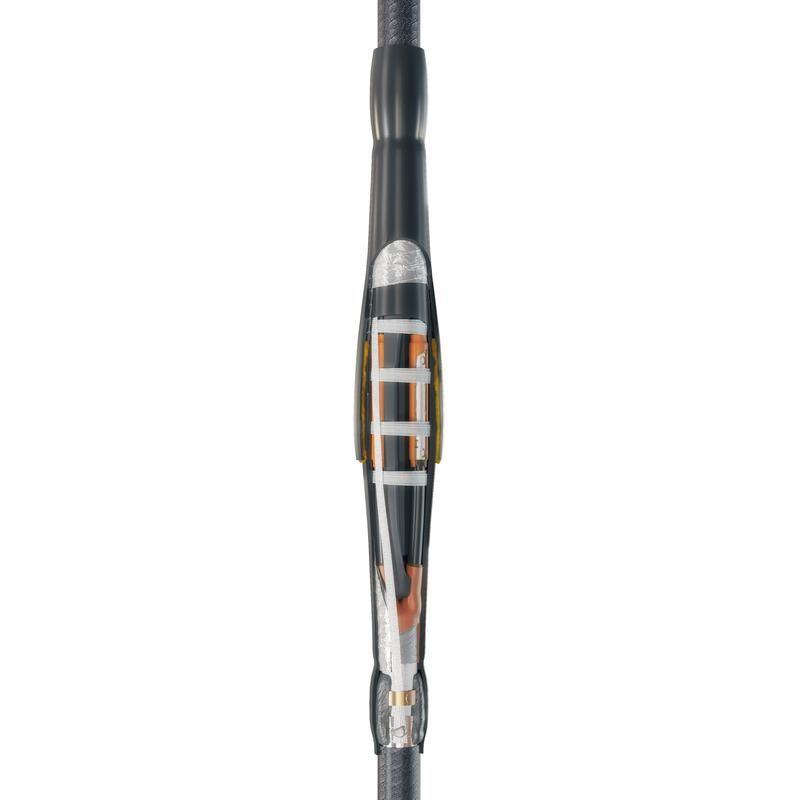

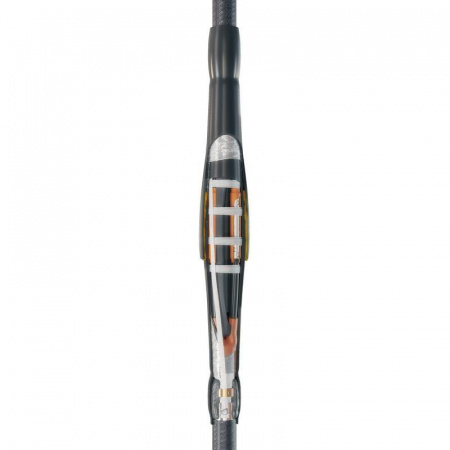

Муфта кабельная соединительная 10кВ 3СТпР-10-150/240 (Б) КВТ 77495

• Предназначены для соединения 3-х жильных кабелей:

• с бумажной маслопропитанной изоляцией
• с броней или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Не требуют дополнительной кабельной вставки на поврежденном участке кабельной линии
• Существенно сокращает временные затраты и финансовые издержки за счет использования одной муфты вместо двух
• Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
• Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте.
• Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя "А"
• Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
• В комплекте муфты используется специальный ремонтный соединитель "КВТ"
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
